Tipos e conexões de fibra

Última modificação por JOSE RONALDO DOS ARAUJO em 14/05/2024

Tipos e conexões de fibra

Neste artigo irei mostra um pouco sobre a propagação do sinal optico e as conexões usadas nas instalações FTTH(Fiber To The Home) e o problemas comuns de atenuação devido a conexões mau feitas e contaminação

Tipos de conectores

Os conectores mais usados nas instalações de internet são SC APC, SC UPC, LC APC e LC APC.

SC é o modelo e APC é o polimento do conector, neste caso o verde.



Conectores duplex


Emendas opticas


VERDE: para conectores SC APC

AZUL: para conectores SC UPC

A cor da emenda só serve pra indica o tipo de conector a ser inserido, pois sua estrutura e idêntica.


Polimento dos conectores



LO encaixa dos conectores devem ser perfeitos, para a menor perda possivel

limpeza das Conexões

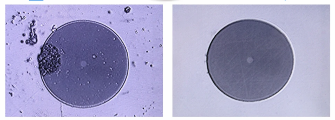

Nesta imagem de microscópio estamos vendo uma fibra contaminada de sujeira e a outra após a limpeza.


Ferramentas usadas pra limpeza das conexões

Canetas de limpeza


Canetas são usadas pra limpeza de conectores e adaptadores.


Fitas de limpeza
